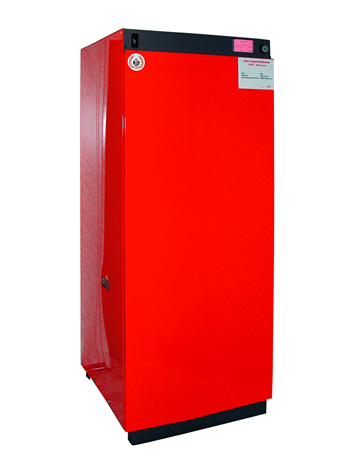

Водонагреватель ACV "HR 321"
|
Снято с производства
Водонагареватель для напольной установки
Характеристики
Артикул
06252701
Пиковая производительность при нагреве до 45 °С (л/10)
922 л/10 мин, 2732 л/час
Пиковая производительность при нагреве до 45 °С (л/60)
790 л/10 мин, 2342 л/час
Непрерывная производительность до 45 °С (л/ч)
1862 л/час
Непрерывная производительность до 40 °С (л/ч)
2172 л/час
Общий объем бойлера (л)
318 л
Максимальное давление отопления (бар)
4 бар
Максимальное давление водоснабжения (бар)
10 бар
Вес НЕТТО/БРУТТО (кг)
160 кг
Объем бака ГВС
263 л
Площадь поверхности теплопередачи
2,65 м/кв.
Номинальный расход теплоносителя
6900 л/ч
Максимальная потребляемая мощность
76 кВт
Время нагрева бойлера
21 мин.
Установка
Напольная
Максимальная рабочая температура
90 °С
Снято с производства
Y
|
Описание
Емкостной водонагреватель с теплообменником по принципу «бак в баке».
Внутренний бак контура горячего водоснабжения выполнен из нержавеющей стали.
Наружная обшивка из стальных панелей, окрашенных порошковым методом.
Тепловая изоляция наружного бака из пенополиуретана.
Бойлер оборудован:
- термостатом 60 – 90°С,
- термометром первичного контура.
Назначение: многоквартирные дома и промышленные объекты.
Возможность установки батареи бойлеров.
Размеры
Устройство
 | 1. Линия рециркуляции контура ГВС
2. Подача холодной санитарной воды в водонагреватель 3. Гильза для измерительных устройств 4. Внешний бак из углеродистой стали 5. Подача горячей санитарной воды в систему ГВС 6. Металлические корпусные панели 7. Подача теплоносителя в греющий контур водонагревателя 8. Внутренний бак из нержавеющей стали 9. Теплоизоляция 10. Отвод теплоносителя к котлу 11. Термометр 12. Регулировочный термостат 13. Кран слива теплоносителя 14. Монтажное основание 15. Предохранительный термостат 90°С |
