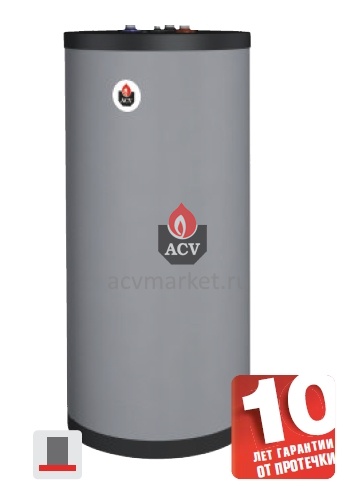

Водонагреватель ACV "HRs 800"
|
Водонагареватель для напольной установки, общий объем 800 л.
Характеристики
Артикул
06633001
Пиковая производительность при нагреве до 45 °С (л/10)
1612
Пиковая производительность при нагреве до 45 °С (л/60)
2458
Непрерывная производительность до 40 °С (л/ч)
3660
Максимальное теплопотребление (кВт)
100
Общий объем бойлера (л)
800
Объем санитарного бака (л)
675
Максимальное давление отопления (бар)
3
Максимальное давление водоснабжения (бар)
10
Габариты упаковки ШхГхВ (см)
95/95/210
Вес НЕТТО/БРУТТО (кг)
261/271
Установка
Напольная
|
Описание
Характеристики
| Максимальное рабочее давление (бак заполнен водой) | 4 | бар | |||
| Максимальное рабочее давление (контура ГВС) | 10 | бар | . | ||
| Макс. Температура отопления | +90 | °С | |||
| Эксплуатационный режим температура теплоносителя | +90 | °С | |||
| Эксплуатационный режим температура холодной воды | +10 | °С | |||
| Общий объем бойлера | 800 | л | |||
| Объем греющего контура | 125 | л |
| ||
|
| Объем санитарного бака | 675 | л | ||
| Расход первичного теплоносителя | 7500 | л/ч | |||
| Потери первичного контура | 100 | мбар | |||
| Площадь поверхности теплообмена | 4,56 | м2 | |||
| Производительность пиковая при 40°C | 1881 | л/10' | |||
| Производительность пиковая при 45°C | 1612 | л/10' | |||
| Производительность пиковая при 60°C | 961 | л/10' | |||
| Производительность пиковая при 40°C | 4270 | л/60' | |||
| Производительность пиковая при 45°C | 3660 | л/60' | |||
| Производительность пиковая при 60°C | 2124 | л/60' | |||
| Производительность непрерывная при 40°C | 2868 | л/ч | |||
| Производительность непрерывная при 45°C | 2458 | л/ч | |||
| Производительность непрерывная при 60°C | 1395 | л/ч | |||
| Время нагрева | 60 | мин. | |||
| Мощность, передаваемая через поверхность теплообмена | 100 | кВт | |||
| Присоединение греющего контура [F] | 2" | '' Ø | |||
| Присоединение контура ГВС [M] | 1" 1/2 | '' Ø | |||
| Присоединение линии рециркуляции ГВС [F] | 3/4 | '' Ø | |||
| Масса пустого [Нетто] | 261 | кг | |||
| Масса в упаковке [Брутто] | 271 | кг | |||
| Габаритные размеры в упаковке [Ш/Г/В] | 95/95/210 | см |
Размеры
Устройство
 | 1. Подача горячей санитарной воды в систему ГВС
2. Линия рециркуляции контура ГВС 3. Подача холодной санитарной воды в водонагреватель 4. Подача теплоносителя в грею- щий контур водонагревателя 5. Внутренний бак из нержаве- ющей стали для санитарной горячей воды 6. Отвод теплоносителя к котлу 7. Ревизионный фланец 8. Ручной воздухоотводчик 9. Гильза из нержавеющей стали для измерительных устройств 10. Внешний бак из стали |
